Sujet Bac France Juin 2001

Calculatrice non autorisée

France Juin 2001 - I ) Hydrodistillation de l'estragon :

©Sciences Mont Blanc

France Juin 2001 - II ) Acides et bases en question :

©Sciences Mont Blanc

France Juin 2001 - III ) Une application industrielle du champ électrostatique:

©Sciences Mont Blanc

France Juin 2001 - IV ) Etude de la décharge du condensateur:

©Sciences Mont Blanc

France Juin 2001 - IV ) La "caméra" du petit Léonard (spe) :

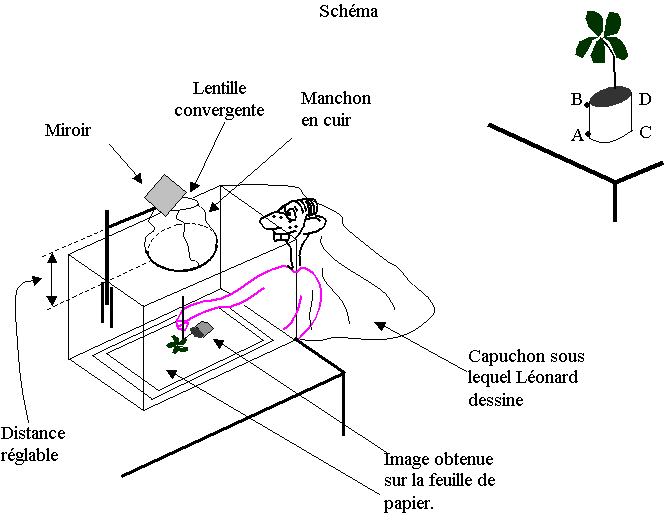

Au XVIII^ième siècle, une "caméra oscura" (chambre obscure) portable, permettait facilement l'esquisse d'un objet tel que le pot de fleurs représenté sur le schéma ci dessous.

Des rayons diffusés par l'objet sont réfléchis par un miroir puis traversent une lentille convergente. Un éventuel réglage de la distance entre la lentille et une feuille de papier permet d'obtenir une image nette sur la feuille de papier. Il n'y a plus qu'à repasser au crayon l'image obtenue.

I )

1) Donner les définitions d'un point objet et d'un point image.

2) En justifiant, indiquer la nature, réelle ou virtuelle, du point objet A représenté sur la figure 1 de l'annexe 3 (à rendre avec la copie).

3) a) Sachant qu'un miroir plan (M) donne, d'un point objet, un point image symétrique par rapport à (M), construire, sur la figure 1 de l'annexe 3, la position de l'image A₁ donnée par le miroir plan (M) du point objet A.

b) En justifiant, indiquer la nature, réelle ou virtuelle, de cette image A₁.

II ) Soient deux points A et B de l'objet dont on veut faire l'esquisse ( voir le schéma 1 et la figure 2 de l'annexe 3). Ces points appartiennent à un même plan vertical, situé à la distance IA du point I du miroir. Ce point I est situé sur l'axe optique de lentille (L). Le miroir (M) est incliné d'un angle fixe de 45° par rapport à l'horizontale IA.

La figure 2 est un schéma de principe non réalisé à l'échelle : il ne respecte pas les rapports entre les longueurs mises en jeu.

1) Construire sur la figure 2 de l'annexe 3, l'image A₁B₁ donnée par le miroir (M) de l'objet AB.

2) Cette image A₁B₁ joue le rôle d'objet pour la lentille convergente (L) de centre optique O.

L'image A'B' de A₁B₁ donnée par la lentille (L), se forme sur la feuille de papier.

A l'aide du tracé soigné de quelques rayons :

a) construire sur la figure 2 de l'annexe 3 l'image B' de B₁;

b) déterminer la position du foyer principal image F’ de la lentille (L).

3) Sans utiliser la construction qui n'est pas réalisée à l'échelle, calculer la distance entre la feuille de papier et la lentille (L).

Données : Vergence de la lentille (L) : C = +2,5 d ; distance IA = 190 cm ; distance IO = 10 cm.

4) a) Calculer le grandissement g donné par la lentille (L).

b) En déduire la dimension A'B' de l'image.

Donnée : dimension de l'objet : AB = 32 cm.

5) Soient deux autres points C et D de l'objet, situés dans un même plan vertical mais plus éloignés du miroir que les points A et B.

a) L'image C'D' de CD donnée par (L) est-elle plus proche ou plus éloignée de (L) que l'image A'B' ? Aucune justification n'est demandée.

b) Si, sur la feuille de papier, la lentille donne de points objets trop éloignés ou trop rapprochés du miroir des images floues, quel réglage, sur sa " caméra", Léonard doit-il effectuer pour rendre les images nettes ?

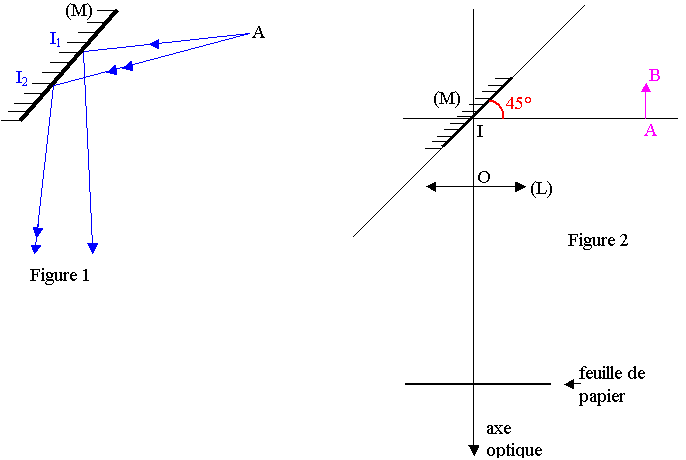

Annexe 3 – Exercice IV (à rendre avec la copie)
